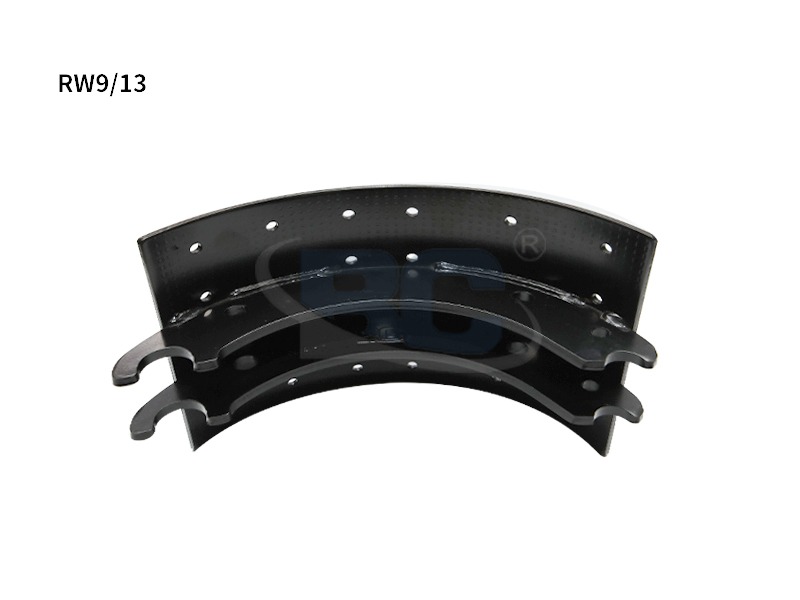

RW9/13 Brake Shoe: Mga Detalye, Application at Gabay sa Pagkakabit

Ano ang Ibig Sabihin ng RW9/13 Designation

Ang RW9/13 code is a dimensional and application classification used widely in the European trailer brake parts market. Breaking it down:

Ang ibig sabihin nito ay ang RW9/13 Brake Shoe ay idinisenyo para sa 9-pulgadang lapad, 13-pulgadang diameter ng drum brake assembly. Ang mga dimensyong ito ay hindi nominal - ang isang shoe ground sa maling radius ay makikipag-ugnayan lamang sa drum sa mga gilid o gitna, na magpapababa ng epektibong lakas ng pagpepreno ng 30-60% at nagdudulot ng mabilis, hindi pantay na pagkasira ng lining. Palaging i-verify ang diameter ng drum gamit ang isang calliper bago maglagay ng kapalit na sapatos.

Mga Pangunahing Detalye at Konstruksyon

Ang pag-unawa sa pagbuo ng isang RW9/13 na sapatos ay nakakatulong sa iyong suriin ang kalidad sa lahat ng mga supplier at tukuyin ang mga substandard na bahagi bago sila makarating sa ehe.

Ang mga de-kalidad na RW9/13 na sapatos ay ginawa gamit ang precision pressing at CNC-ground shoe table. Ang table arc ay dapat ma-verify gamit ang radius gauge - ang tolerance na 0/-0.2 mm ay katanggap-tanggap para sa buong lining contact. Ang mga sapatos na wala sa tolerance na ito ay mangangailangan ng drum-to-shoe bedding na mas matagal, kung saan nakompromiso ang performance ng braking.

Mga Katugmang Axle at Trailer na Application

Ang RW9/13 shoe is associated with a specific range of axle makes and trailer types. Knowing the compatibility list avoids costly mis-ordering:

• BPW ECO Plus at mga karaniwang trailer axle — Ang RW9/13 profile ay malawakang ginagamit sa buong European semi-trailer axle range ng BPW, lalo na sa mga axle na may rating sa pagitan ng 9,000 kg at 12,000 kg bawat axle.
• SAF-Holland INTRA axle series — Maraming SAF trailer axle ang gumagamit ng 9 x 13 drum brake geometry; i-cross-reference ang numero ng bahagi ng ehe upang kumpirmahin ang detalye ng sapatos bago mag-order.
• Knott at AL-KO na pang-agrikulturang trailer axle — Ang mas malaking kapasidad na mga trailer ng agrikultura na may 13-pulgadang drum system ay madalas na gumagamit ng RW9/13 profile.
• Fruehauf at Schmitz semi-trailer orihinal na fitment — Maraming European curtainsider at flatbed trailer na itinayo noong 1990s hanggang 2010s ang umalis sa pabrika na may 9 x 13 drum brakes bilang karaniwang kagamitan.
• Tipper at construction trailer — Dahil sa mas mataas na pag-load ng pang-aabuso sa mga tipping application, ang katatagan ng 9 x 13 drum shoe specification ay nagpapanatili ng detalye nito sa sektor na ito nang mas matagal kaysa sa pangkalahatang mga trailer ng kargamento.

Palaging mag-cross-reference sa plate ng detalye ng preno ng tagagawa ng ehe, na karaniwang nakatatak sa axle beam o nakakabit bilang data plate malapit sa brake spider. Kukumpirmahin ng plate ang diameter ng drum, lapad ng sapatos, at maximum na kapal ng lining — ang tatlong value na kailangan para kumpirmahin ang compatibility ng RW9/13.

Friction Lining Selection para sa RW9/13 Shoe

Ang brake shoe itself is the steel carrier — the friction lining bonded or riveted to it is what actually generates braking force. Lining specification for the RW9/13 application must be matched to the operational duty cycle:

Para sa mga European commercial trailer, ang mga lining na nilagyan ng RW9/13 na sapatos ay dapat sumunod sa pag-apruba ng ECE R90 — ito ay isang legal na kinakailangan sa karamihan ng mga merkado ng EU para sa kapalit na brake lining sa mga sasakyang higit sa 3,500 kg na GVW. Ang mga hindi naaprubahang lining ay maaaring gumanap nang maayos sa mga normal na kondisyon ngunit ilantad ang operator sa malaking pananagutan kung sakaling magkaroon ng insidenteng nauugnay sa preno.

Ang kapal ng bagong lining sa application na RW9/13 ay karaniwang 18–21 mm. Ang mga limitasyon sa inspeksyon ng pagiging karapat-dapat sa kalsada ng EU ay karaniwang nangangailangan ng pagpapalit ng lining kapag ang kapal ay umabot sa 3-5 mm sa itaas ng rivet head (riveted) o 2 mm absolute minimum (bonded). Huwag hayaang masuot ang mga lining sa mesa ng sapatos — ang pag-iskor ng 13-pulgadang drum sa isang commercial trailer axle ay nagdaragdag ng $150–$400 bawat drum sa karagdagang gastos sa pagkukumpuni.

Pag-install: Anong Tamang Pagkakabit ng Sapatos na RW9/13 ang Kinakailangan

Paglalagay ng kapalit RW9/13 Brake Shoe ay isang tapat na gawain para sa isang kwalipikadong mekaniko ng trailer, ngunit ang bawat hakbang ay dapat na sundin nang tumpak upang matiyak na gumagana ang preno sa na-rate na detalye nito.

Mga Pagsusuri bago ang Pag-install

• Sukatin ang panloob na diameter ng drum gamit ang drum calliper — ang maximum na diameter ng pagkasuot ng drum ay nakatatak sa mukha ng drum; ang mga tambol na lampas sa limitasyong ito ay dapat palitan anuman ang hitsura
• Siyasatin ang brake spider (backplate) kung may mga bitak, distortion, o pagod na cam bore — isang pagod na cam bore ang nagpapakilala ng paglalaro na nagdudulot ng hindi pare-parehong paggamit ng preno
• Suriin ang S-cam shaft kung may pagkasuot sa splines at sa bush journal — side play na lampas sa 0.5 mm sa dulo ng cam ay nagpapahiwatig na kailangan ng bush replacement
• Siyasatin ang roller at anchor pin bores sa lumang sapatos — sukatin ang diameter at ihambing sa bagong detalye ng sapatos; ito ay mga high-wear point na direktang nakakaapekto sa paglalakbay sa pagbalik ng sapatos

Pamamaraan ng Pag-angkop

• Linisin ang lahat ng ibabaw na nakakadikit ng sapatos sa gagamba gamit ang wire brush — namumuo ang pintura at mga debris sa mga platform ng sapatos na nagiging sanhi ng pagdikit ng sapatos sa halip na bumalik nang malinis pagkatapos bitawan ang preno
• Maglagay ng napakagaan na pahid ng mataas na temperatura na copper-free brake grease sa mga pivot point ng table ng sapatos at anchor pin lamang — huwag maglagay ng grasa sa ibabaw o lining ng drum contact
• Pagkasyahin ang parehong sapatos sa ehe nang sabay-sabay — ang isang sapatos ay humahawak habang ang isa ay naka-compress; palaging palitan ang parehong sapatos sa isang dulo ng ehe bilang isang pares upang mapanatili ang balanseng pagpepreno
• I-refit ang drum at tingnan kung malaya itong umiikot na may mas mababa sa 0.3 mm na radial runout — isang drum na humihila pagkatapos ng tamang paglalagay ng sapatos ay nagpapahiwatig ng scored o out-of-round drum
• Ayusin ang slack adjuster upang makamit ang tamang pushrod stroke — ang mga awtomatikong slack adjuster ay dapat itakda sa 45–55 mm application stroke; Ang mga manual adjuster ay nangangailangan ng pagtatakda sa loob ng 5 mm ng saklaw na ito
• Bed-in ang bagong sapatos na may 10–15 moderate brake applications mula 40 km/h hanggang 10 km/h bago gamitin ang full-load — dinadala nito ang lining arc sa ganap na pagkakadikit sa drum at pinapatatag ang friction coefficient

Checklist ng Post-Fit Inspection

• Pushrod stroke sa loob ng detalye sa 0.7 bar na presyon ng aplikasyon
• Ang temperatura ng drum ay balanse sa lahat ng posisyon ng ehe pagkatapos ng isang test run (lahat ng preno ay gumagana; ang malamig na drum ay nagpapahiwatig ng isang hindi gumaganang preno)
• Walang brake drag kapag pinakawalan — ang drum ay dapat hawakan sa loob ng 5 minuto ng katamtamang pagpepreno
• Walang maririnig na paggiling, tili, o maindayog na paghampas — ipinahihiwatig nito ang mga kontaminadong lining, out-of-round drum, o maluwag na hardware

Mga Karaniwang Mode ng Pagkabigo at Paano Maiiwasan ang mga Ito

Gabay sa Pagbili: Ano ang Kumpirmahin Bago Mag-order

Kapag kumukuha ng kapalit na sapatos na RW9/13, inaalis ng sumusunod na impormasyon ang mga maling pagkakaayos at isyu sa compatibility:

• Kumpirmahin ang diameter at lapad ng drum mula sa axle data plate — huwag umasa sa edad ng sasakyan o fleet assumption; Nagbago ang mga detalye ng drum sa mga production run ng parehong modelo ng trailer
• Tukuyin ang sapatos na ibinibigay na may lining o walang lining — Ang mga hubad na sapatos ay nagbibigay-daan sa iyo na hiwalay na pagmulan ang ginustong mga grado ng lining; Ang mga pre-lined na sapatos ay mas mabilis na magkasya ngunit nililimitahan ang pagpili ng lining
• Hilingin ang pagguhit ng pattern ng rivet hole o kumpirmahin laban sa iyong umiiral na lining set — ang mga hindi tugmang pattern ay nangangailangan ng bagong lining drilling, pagdaragdag ng gastos sa paggawa at potensyal na magpapahina sa integridad ng lining
• I-verify ang sertipikasyon ng kalidad ng supplier — ang mga sapatos para sa paggamit ng komersyal na sasakyan ay dapat gawin sa ilalim ng pamamahala ng kalidad ng ISO 9001 bilang pinakamababa; Ang TS16949 o IATF 16949 na sertipikasyon ay nagpapahiwatig ng kontrol sa proseso ng automotive-grade
• Suriin ang detalye ng paggamot sa ibabaw — ang hubad na matingkad na bakal na sapatos ay kakalawang sa panahon ng pag-iimbak at sa serbisyo; hindi ito isyu sa kosmetiko — ang kaagnasan sa mesa ng sapatos ay nag-aangat ng mga lining sa loob ng 12–24 na buwan sa mga basang kapaligiran sa pagpapatakbo
• Mag-order bilang mga set ng axle (minimum na dalawang sapatos bawat dulo ng ehe) — ang pagpapalit ng solong sapatos ay hindi pinakamahusay na kasanayan at na-flag sa karamihan ng mga pamantayan sa pagpapanatili ng komersyal na sasakyan bilang hindi sumusunod
